Mon Water Cooling actuel est à base d'un processeur Intel Core Duo E4300
Bonjour,
Je vais vous présenter dans les pages suivantes mon système de
Water Cooling
ou refroidissement liquide, qui fonctionne sur mon PC.
L'objectif du refoidissement liquide est de faire baisser le bruit générer par les ventilateurs qui seront pour certains suppimer par des WaterBlock, il est ansi possible de supprimer :
- le ventilateur du CPU
- le ventilateur du GPU de la carte graphique
- et ansi de suite

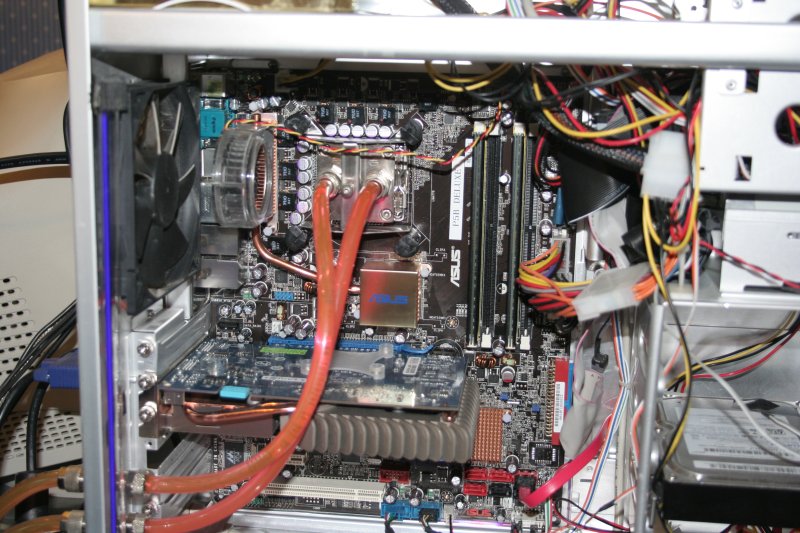

Celui-ci à été fait en utilisant des composants dédiés au Water Cooling du commerce, j'ai utilisé pour ce faire :
- Un water block CPU Nexxos XP pour CPU Intel socket 775 avec sa fixation
- Une pompe Eheim 1048 ( 600 l/h)
- Un Air-Trap ( mini réservoir) en liaison direct avec la pompe
- Des raccords à coifes en 1/4 de pouce
- du tuyau souple en 8/10 mm
1) Principe du Water Cooling
On utilise l'eau (caloporteur) comme support transportant la chaleur dégagée par le CPU, le Water block (échangeur) va capter la chaleur du CPU pour la transmettre à l'eau, celle-ci va passer dans un radiateur (échangeur ) afin de réduire sa température grâce à une Circulation d'air frais obtenue via un ventilateur.
La circulation de l'eau dans le circuit de refroidissement se fait grâce à une pompe, un petit réservoir ou Air-trap permet le emplissage du circuit et l'évacuation des bulles d'air.
Cliquer sur les différents constituant du circuit de Water Cooling pour avoir des photos et des informations supplémentaires.
2) Les différents constituants du mon Water Cooling

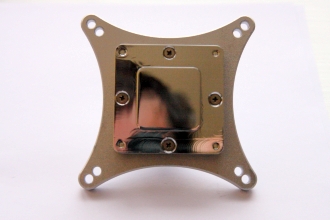

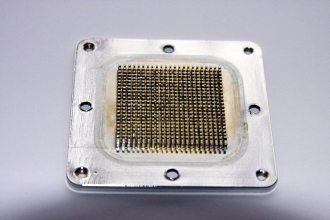

2-1 ) Le Water Block CPU : celui va capter la chaleur émise par le CPU et va la transmettre à l'eau qui passe dans celui-ci.
2-2 ) La pompe : est permet la circulation de l'eau dans le circuit de refroidissement, souvent le réservoir est assemblé avec la pompe

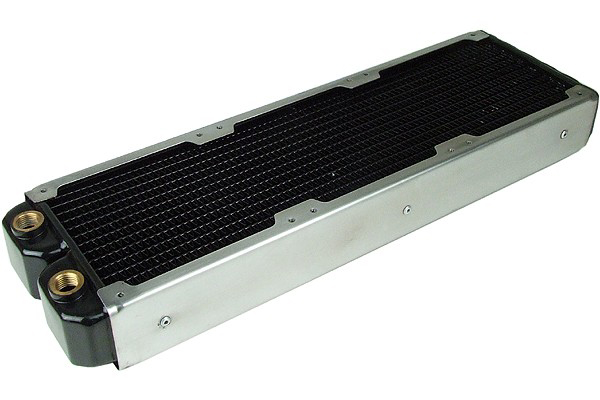

2-3 Le radiateur : celui-ci permet de transferer la chaleur de l'eau vers l'extérieur du circuit, il en existe plusieurs types qui vont de 1 ventilateur à 4 ventilateurs de 120 mm
2-4) Les venilateurs : ils assurent au niveau du radiateur le déplacement d'un volume d'air qui va capter la température de l'eau pour refroidur celui-ci, les ventilateurs font 120*120 mm.
3) La Water Case :
Il est possible de tout regrouper le différents composants d'un water cooling dans le boitier du PC, si celui-ci est suffisament grand et surtout si on fait des découpes dans celui-ci.
J'ai préferé la solution de la watercase, qui est un boite ( en bois, Alu, Plastique) qui va regrouper à l'extérieur du PC les composants suivants :
- Radiateur, pompe, ventilatteurs, voici ma water case en bois :
Photos de la water-case avec le reservoir en plexi en position haute, les 3 ventilateurs, et le radiateur triple
la liaisons entre le PC et la watercase de fait via des tuyaux et deux raccords rapides .
La pompe en bas de la water case et le reservoir en position haute.
La water case avec son couvercle.
Voila .
